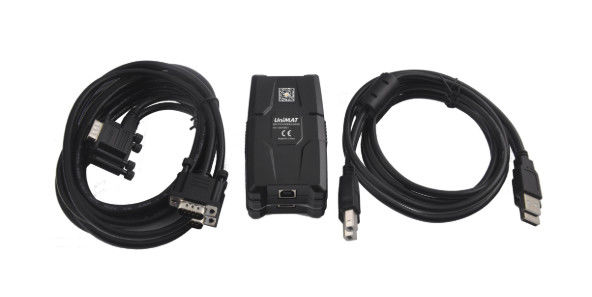

S7-400 سيمنز PLC كابلات الاتصالات ، وكابل ماء PLC مقاوم للماء

• 10 وحدات المعالجة المركزية المختلفة ل S7-400
• 4 وحدات المعالجة المركزية ل S7-400H و S7-400F / FH
• 3 وحدات المعالجة المركزية الآمنة من النوع S7-400F
• أداء متدرج لمجموعة واسعة من التطبيقات المختلفة

العديد من وحدات المعالجة المركزية (CPUs) ذات النطاقات المختلفة للأداء متاحة لـ SIMATIC S7-400:

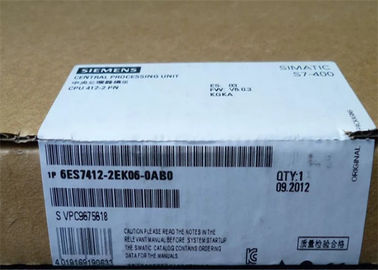

• CPU 412-1، CPU 412-2 und CPU 412-2 PN:
  بالنسبة إلى النباتات الأصغر حجمًا في نطاق الأداء المتوسط.
• CPU 414-2، CPU 414-3، CPU 414-3 PN / DP:
  بالنسبة للمحطات متوسطة الحجم مع متطلبات إضافية لنطاق البرنامج وسرعة المعالجة والاتصال.
• CPU 416-2، CPU 416-3، CPU 416-3 PN / DP:
  للنباتات ذات المتطلبات العالية في نطاق الأداء الأعلى.
• وحدة المعالجة المركزية 417-4 DP:
  بالنسبة للمحطات ذات المتطلبات الأكثر صرامة في نطاق الأداء المتميز.
• CPU 412-5H ، وحدة المعالجة المركزية 414-5H ، وحدة المعالجة المركزية 416‑5H ووحدة المعالجة المركزية 417-4H:
  ل SIMATIC S7-400H و S7-400F / FH.
• CPU 414F-3 PN / DP ، وحدة المعالجة المركزية 416F-2 ووحدة المعالجة المركزية 416F-3 PN / DP:
  لبناء نظام أتمتة الآمنة للنباتات مع زيادة متطلبات السلامة.

تحتوي كافة وحدات المعالجة المركزية (CPU) على غلاف بلاستيكي يتم فيه دمج عناصر التحكم والعرض بشكل متماثل لكافة وحدات المعالجة المركزية (CPU). العناصر المتطابقة لها وظائف متطابقة.

على الجبهة ، هناك:

• المصابيح:
  للحصول على حالة وبيان الخطأ.
• مفاتيح التبديل:
  لاختيار طرق التشغيل.
• فتحة لبطاقة الذاكرة (توسيع ذاكرة التحميل).
• الجمع بين واجهة MPI / DP.
• واجهة PROFIحافلة DP مدمجة (ليست وحدة المعالجة المركزية 412-1).
• مأخذ توصيل البطارية:
  لتوريد خارجي للبطارية احتياطية الجهد.

جميع وحدات المعالجة المركزية (CPUs) بمعزل عن مستوى الدخول CPU 412-1 و CPU 412-2 PN:

• واجهة PROFIحافلة DP:
  للربط إلى I / O الموزعة. اعتمادا على التكوين ، يمكن حتى استخدامه للتواصل مع OP أو جهاز البرمجة / جهاز الكمبيوتر.

بالإضافة إلى ذلك ، فإن وحدة المعالجة المركزية CPU 412-2 PN ووحدة المعالجة المركزية 414-3 PN / DP ووحدة المعالجة المركزية 414F-3 PN / DP ووحدة المعالجة المركزية 416-3 PN / DP ووحدة المعالجة المركزية 416F-3 PN / DP توفر خيارات اتصال PROFINET. يحتوي كل من هذه الوحدات على واجهة PROFINET مع منفذين (رمز التبديل).

تحتوي وحدات المعالجة المركزية (CPU) المتطورة أيضًا على:

• فتحات احتياطية لوحدات واجهة PROFIحافلة DP:
  لربط المزيد من خطوط DP.

وإلا ، فإن وحدات المعالجة المركزية تختلف فقط فيما يتعلق بهيكلها ، مثل RAM ونطاق العنوان وعدد الكتل القابلة للتحميل ووقت التنفيذ.

مفهوم الذاكرة

جميع وحدات المعالجة المركزية من S7-400 ميزة نوعين من الذاكرة. يعمل هذا التقسيم الفرعي لذاكرة العمل على زيادة الأداء بنسبة 100٪. عندما يصل المعالج القياسي إلى ذاكرة الوصول العشوائي الخاصة به على الأقل مرتين ، يصل المعالج الخاص S7-400 إلى الذاكرة البرمجية وذاكرة البيانات في وقت واحد في دورة واحدة. هناك أيضا رموز رمز والبيانات منفصلة لهذا الغرض. يتم تحديد حجم ذاكرة العمل من خلال وحدة المعالجة المركزية المناسبة التي يتم اختيارها من طيف وحدة المعالجة المركزية المتدرج بدقة.

بالنسبة للبرامج الصغيرة والمتوسطة ، تكون ذاكرة التحميل المتكاملة (RAM) كافية. بالنسبة للبرامج الأكبر حجمًا ، يمكن زيادة ذاكرة التحميل عن طريق إدخال بطاقات الذاكرة. تتوفر بطاقات ذاكرة الفلاش مدمجة للتخزين السريع دون الحاجة إلى بطارية.

حجب التشفير

يمكن تخزين الوظائف (FCs) وكتل الوظائف (FBs) في وحدة المعالجة المركزية في نموذج مشفر لحماية المعرفة الفنية للتطبيق.
