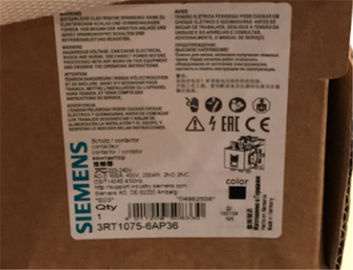

سيمنز 3RT1075-6AP36 AC / DC الكهربائية المقاولين التبديل مع 3 البولنديين 50/60 هرتز
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| نوع الكهرباء: | AC / Dc | لا ، لا: | 3 عمود |
|---|---|---|---|
| قوة مدى: | ما يصل إلى 250 كيلو واط | تكرر: | 50/60 HZ |
| تطبيق: | التحكم في المحركات | خصم أم لا: | نعم |
| إبراز: | سيمنز محرك قواطع,سيمنز electrical قواطعs |
||
سيمنز 3RT1075-6AP36 AC / DC الكهربائية المقاولين السلطة المقاولين DC المقاولين
نظرة عامة
الإصدار | بحجم | تقييم المحركات ثلاثية الطور عند 50 هرتز و 400 فولت | طريقة التوصيل | اكتب | |
|---|---|---|---|---|---|
محطات المسمار | محطات من النوع الربيعي | ||||
كيلوواط | |||||
| موصلات الطاقة لتبديل المحركات | |||||
| تشغيل التيار المتردد | |||||
| الوحدة الأساسية | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .-. A.0. |
| ✓ | ✓ | 3RT201 .- .. P04-3MA0 | ||
| الوحدة الأساسية | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-. A.00 |
| ✓ | ✓ | 3RT202 .-. A.04 | ||
| ✓ | ✓ | 3RT202 .-. CL24-3MA0 | ||
| الوحدة الأساسية | S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-. A.00 |
| ✓ | - | 3RT203.-1A.04 | ||
| ✓ | ✓ | 3RT203 .-. CL24-3MA0 | ||
| الوحدة الأساسية | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. A.00 |
| ✓ | - | 3RT204.-1A.04 | ||
| ✓ | - | 3RT204.-1CL24-3MA0 | ||
| عملية DC | |||||
| الوحدة الأساسية | S00 | 3 ... 7.5 | ✓ | ✓ | 3RT201 .- .. B4. |
| ✓ | ✓ | 3RT201 .-. FB4. | ||
| ✓ | ✓ | 3RT201 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT201 .-. BB4.-0CC0 | ||
| الوحدة الأساسية | S0 | 4 ... 18.5 | ✓ | ✓ | 3RT202 .-. B.40 |
| ✓ | ✓ | 3RT202 .-. FB40 | ||
| ✓ | ✓ | 3RT202 .-. BB44 | ||
| ✓ | ✓ | 3RT202 .- .. B44-3MA0 | ||
| ✓ | ✓ | 3RT202 .-. BB40-0CC0 | ||
| عملية DC للتحكم المباشر بواسطة PLC (مرحلات الاقتران) | |||||
| الوحدة الأساسية | |||||
| S00 | 3 ... 5.5 | ✓ | ✓ | 3RT201 .- .. B4. |
| S0 | 4 ... 15 | ✓ | ✓ | 3RT202 .-. KB40 |
| S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-. KB40 | |
| S3 | 37 و 45 | ✓ | ✓ | 3RT204 .-. KB40 | |
| تشغيل AC / DC (50/60 Hz AC و DC) | |||||
| الوحدة الأساسية مع دائرة الملف المتكاملة | S0 | 5.5 ... 18.5 | ✓ | ✓ | 3RT202 .-. N.30 |
| الوحدة الأساسية مع دائرة الملف المتكاملة | S2 | 18.5 ... 37 | ✓ | ✓ | 3RT203 .-. N.30 |
| ✓ | - | 3RT203.-1N.34 | ||
| ✓ | ✓ | 3RT203 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT203 .-. NB30-0CC0 | ||
| الوحدة الأساسية مع دائرة الملف المتكاملة | S3 | 37 ... 55 | ✓ | ✓ | 3RT204 .-. N.30 |
| ✓ | - | 3RT204.-1N.34 | ||
| ✓ | ✓ | 3RT204 .-. NB34-3MA0 | ||
| ✓ | ✓ | 3RT204 .-. NB30-0CC0 | ||
| الوحدة الأساسية مع آلية التشغيل التقليدية | S6 ... S12 | 55 ... 250 | 1) | ✓ | 3RT10 ..-. A.36 |
وحدة أساسية مع آلية تشغيل الحالة الصلبة مع خيار التحكم عن طريق إدخال إشارة تحكم 24 V DC منفصلة | |||||
| S6 ... S12 | 55 ... 250 | 1) | - | 3RT10 ..-. S.36 |
| 1) | ✓ | 3RT10 ..-. N.36 | ||
| 1) | - | 3RT10 ..-. P.35 | ||
مقاومات 3RT التطبيق ، أحجام S00 إلى S12
لدينا مجموعة السلطة:
- المقاولين لتوصيل المحركات:
- الحجم S00: 3RT201 حتى 7.5 كيلوواط
- الحجم S0: 3RT202 حتى 18.5 كيلوواط
- حجم S2: 3RT203 يصل إلى 37 كيلو واط
- حجم S3: 3RT204 يصل إلى 55 كيلو واط
- المقاسات S6 إلى S12: 3RT10 حتى 250 kW
- المقاسات S10 و S12: 3RT12 حتى 250 كيلوواط
- الحجم 14: 3TF6 حتى 450 كيلو واط
المعايير
IEC / EN 60947‑1 ،
IEC / EN 60947‑4‑1 ،
IEC / EN 60947‑5‑1 (مفاتيح مساعدة)
معلومات تقنية
| قوة اتصال ، AC-3 400 A ، 200 kW / 400 V AC (50-60 Hz) / DC عملية 220-240 V UC اتصالات مساعدة 2 NO + 2 NC 3 القطب ، حجم S12 حافلةbar اتصالات محرك: محطة المسمار التقليدية | ||
| اسم العلامة التجارية للمنتج | SIRIUS | |
| تصميم منتج | قوة الاتصال | |
| تحديد نوع المنتج | 3RT1 | |
| البيانات الفنية العامة | ||
| حجم قواطع | S12 | |
| امتداد المنتج | ||
| ● وظيفة وحدة للتواصل | لا | |
| ● التبديل المساعدة | نعم فعلا | |
| مقاومة الجهد للجهد | ||
| ● من قيمة الدوائر الحدية | 8 كيلو فولت | |
| ● من قيمة الدائرة الدائرية المساعدة | 6 كيلو فولت | |
| أقصى جهد مسموح للعزل الآمن | ||
| ● بين الملف والاتصالات الرئيسية acc. إلى EN 60947-1 | 690 فولت | |
| حماية فئة IP | ||
| ● في المقدمة | IP00. IP20 على الجبهة مع محطة الغطاء / مربع | |
| ● من المحطة | IP00 | |
| مقاومة الصدمات عند الاندفاع المستطيل | ||
| ● في AC | 8،5 غ / 5 مللي ثانية ، 4،2 غ / 10 مللي ثانية | |
| ● في العاصمة | 8،5 غ / 5 مللي ثانية ، 4،2 غ / 10 مللي ثانية | |
| مقاومة الصدمات مع نبضة جيبية | ||
| ● في AC | 13،4 غ / 5 مللي ، و 6،5 غ / 10 مللي ثانية | |
| ● في العاصمة | 13،4 غ / 5 مللي ، و 6،5 غ / 10 مللي ثانية | |
| عمر الخدمة الميكانيكية (دورات التبديل) | ||
| ● من المقاولين نموذجي | 000 10 000 | |
| ● من المقاولين مع كتلة التبديل الإضافية مساعدة إلكترونية متوافقة نموذجي | 000 5 000 | |
| ● من المقاولين مع كتلة التبديل الإضافية المضافة نموذجي | 000 10 000 | |
| الرمز المرجعي acc. لتمديد DIN 40719 وفقًا للمواصفة IEC 204-2. إلى IEC 750 | ك | |
| الرمز المرجعي acc. DIN EN 81346-2 | Q | |
| الظروف المحيطة | ||
| ارتفاع التثبيت عند الارتفاع فوق مستوى سطح البحر | ||
| ● الحد الأقصى | 2 000 م | |
| درجة الحرارة المحيطة | ||
| ● أثناء التشغيل | -25 ... +60 درجة مئوية | |
| ● أثناء التخزين | -55 ... +80 ° C | |
| الدائرة الرئيسية | ||
| عدد الأعمدة للدارة الحالية الرئيسية | 3 | |
| عدد لا توجد جهات اتصال لجهات الاتصال الرئيسية | 3 | |
| جهد التشغيل | ||
| ● عند الحد الأقصى لقيمة AC-3 | 1000 فولت | |
| التشغيل الحالي | ||
| ● في AC-1 عند 400 فولت | ||
| - في درجة حرارة الجو المحيط 40 درجة مئوية | 430 أ | |
| ● في AC-1 | ||
| - ما يصل إلى 690 فولت عند درجة حرارة محيطة تبلغ 40 درجة مئوية | 430 أ | |
| - ما يصل إلى 690 فولت عند درجة حرارة محيطة تبلغ 60 درجة مئوية | 400 أ | |
| - حتى 1000 فولت عند درجة حرارة محيطة تبلغ 40 درجة مئوية | 200 أ | |
| - حتى 1000 فولت عند درجة حرارة محيطة تبلغ 60 درجة مئوية | 200 أ | |
| ● في AC-2 بقيمة 400 V مقننة | 400 أ | |
| ● في AC-3 | ||
| - بقيمة 400 فولت | 400 أ | |
| - بقيمة 500 فولت | 400 أ | |
| - في 690 V القيمة المقدرة | 400 أ | |
| - بقيمة 1000 V تم تقييمها | 180 أ | |
| ● في AC-4 في القيمة المقننة 400 V | 350 أ | |
