Sirius 3rt1065-6ap36 265A Switchor Switch Switch

صورة كبيرة : Sirius 3rt1065-6ap36 265A Switchor Switch Switch افضل سعر

تفاصيل المنتج:

مكان المنشأ:	ألمانيا
إصدار الشهادات:	CE UL SA
رقم الموديل:	3RT1065-6AF36 3RT1065-6AP36 3RT1065-6AV36

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 قطعة
الأسعار:	USD300-400/pcs

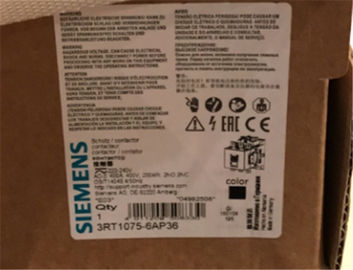

تفاصيل التغليف:	الحزمة الأصلية لشركة سيمنز
وقت التسليم:	2-4 أيام عمل
شروط الدفع:	تي / تي ، ويسترن يونيون ، موني جرام
القدرة على العرض:	200pcs / شهر

مفصلة وصف المنتج

النوع الكهربائي:	AC / DC	نوع:	موصل الطاقة
تطبيق:	مراقبة الصناعة	التصنيف الحالي:	265 أمبير في AC-3
قوة:	132 كيلو واط	عدد الاقطاب:	3 قطب
تشغيل التيار المستمر:	220-240 فولت	تشغيل التيار المتردد:	400 فولت تيار متردد
إبراز:	3rt1065 6ap36 , سيمنز سيريوس كونتاكتور سويتش

SIRIUS 3RT1065-6AP36 تصل إلى 250 كيلوواط DC المقاول 265A 132 كيلو واط موصل الطاقة

موصل طاقة ، AC-3 265 A ، 132 كيلووات / 400 فولت تيار متردد (50-60 هرتز) / تشغيل DC 220-240 فولت UC جهات اتصال مساعدة 2 NO + 2 NC 3-القطب ، الحجم S10 اتصالات قضبان التوصيل محرك الأقراص: طرف لولبي تقليدي

نظرة عامة


آلية تشغيل قياسية مع دائرة اقتصادية لتشغيل التيار المتردد والتيار المستمر	S6 ... S12	55 ... 250	✓1)	✓	3RT10 ..‑.A.36
آلية تشغيل الحالة الصلبة مع خيار التحكم عن طريق إدخال إشارة تحكم 24 فولت DC منفصلة
إدخال إشارة تحكم آمنة من الفشل يمكن استخدامها في التطبيقات المتعلقة بالسلامة لـ SIL CL 3	S6 ... S12	55 ... 250	✓1)	-	3RT10 ..‑. S.36
إدخال إشارة التحكم القياسية			✓1)	✓	3RT10 ..‑. N.36
إدخال إشارة تحكم قياسي ، مع مؤشر العمر المتبقي (RLT)			✓1)	-	3RT10 ..‑ ص 35

3RT المقاولين ، أحجام S00 إلى S12

نطاق قوتنا:

المقاولين تبديل المحركات:
- الحجم S00: 3RT201 حتى 7.5 كيلووات
- الحجم S0: 3RT202 حتى 18.5 كيلو واط
- الحجم S2: 3RT203 حتى 37 كيلو واط
- الحجم S3: 3RT204 حتى 55 كيلووات
- المقاسات من S6 إلى S12: 3RT10 حتى 250 كيلووات
المقاولين الفراغ لتبديل المحركات ،
- المقاسات S10 و S12: 3RT12 حتى 250 كيلووات
- الحجم 14: 3TF6 حتى 450 كيلووات

المعايير

IEC / EN 60947‑1 و IEC / EN 60947‑4‑1 و IEC / EN 60947‑5‑1 (مفاتيح مساعدة)

الظروف المحيطة

إذا تم استخدام الأجهزة في الظروف المحيطة التي تنحرف عن الظروف الصناعية الشائعة (IEC 60721-3-3 "الاستخدام الثابت ، المحمي من الطقس") ، فيجب الحصول على معلومات حول القيود المحتملة فيما يتعلق بموثوقية الجهاز وتحمله وإمكانية تدابير وقائية.في هذه الحالة ، اتصل بشركتنا الفنية

تكملة الاتصال المساعدة

الحجم S00: تم دمج جهة اتصال مساعدة في الوحدة الأساسية.
المقاسات من S0 إلى S3: تحتوي الوحدات الأساسية على جهتي اتصال إضافيتين مدمجتين (1 NO + 1 NC).
يمكن توسيع جميع الوحدات الأساسية ، باستثناء أحجام مرحلات الاقتران S00 و S0 ، باستخدام مفاتيح مساعدة.
المقاسات من S6 إلى S12: يتم تزويد هذه الموصلات بمفاتيح مساعدة مُثبتة جانبياً.يمكن تركيب المفاتيح الإضافية في الأمام وعلى الجانب (يُعد موصل الفراغ 3RT12 استثناء: لا يمكن هنا سوى التركيب الجانبي للمفاتيح الإضافية).

للحصول على معلومات تفصيلية حول تركيب المفاتيح الإضافية ، راجع مساعدة الاختيار للمفاتيح الإضافية القابلة للتثبيت ← الأصول.

موثوقية الاتصال

إذا كان من الضروري تبديل الفولتية ≤ 110 فولت والتيارات ≤ 100 مللي أمبير ، فيجب استخدام جهات الاتصال الإضافية لمقاولي 3RT أو مرحلات المقاولين 3RH لأنها تضمن مستوى عاليًا من موثوقية الاتصال.

هذه الاتصالات المساعدة مناسبة بشكل خاص لدوائر الحالة الصلبة مع تيارات ≥ 1 مللي أمبير بجهد 17 فولت وأعلى.

معلومات تقنية

البيانات الفنية العامة
حجم المقاول		ق 10
ملحق المنتج
● الوحدة الوظيفية للاتصال		لا
● مفتاح مساعد		نعم
فقدان الطاقة [W] للقيمة المقدرة للتيار
● في التيار المتردد في حالة التشغيل الساخنة		54 واط
● عند التيار المتردد في حالة التشغيل الساخنة لكل قطب		18 وات
فقدان الطاقة [W] للقيمة المقدرة للتيار بدون مشاركة تيار التيار النموذجي		7.4 واط
مقاومة الجهد الزائد
● من قيمة الدائرة الرئيسية المقدرة		8 كيلو فولت
● من الدائرة المصنفة القيمة المضافة		6 كيلو فولت
أقصى جهد مسموح به لعزل آمن
● بين الملف والاتصالات الرئيسية حسب.إلى EN 60947-1		690 فولت

تردد تبديل عدم التحميل
● في AC		2000 1 / ساعة
● في العاصمة		2000 1 / ساعة
تردد التشغيل
● بحد أقصى AC-1		800 1 / ساعة
● بحد أقصى AC-2		300 1 / ساعة
● عند AC-3 كحد أقصى		700 1 / ساعة
● عند AC-4 كحد أقصى		130 1 / ساعة
دائرة التحكم / التحكم
نوع جهد مصدر جهد التحكم		AC / DC
التحكم في جهد الإمداد بالتيار المتردد
● عند 50 هرتز القيمة المقدرة		220 ... 240 فولت
● عند 60 هرتز القيمة المقدرة		220 ... 240 فولت
التحكم في جهد الإمداد في العاصمة
● القيمة المقدرة		220 ... 240 فولت
التشغيل نطاق التحكم في عامل العرض الجهد المقدر لفائف المغناطيس في العاصمة
● القيمة الأولية		0.8
● قيمة كاملة		1.1
التشغيل نطاق التحكم في عامل العرض الجهد المقدر لفائف المغناطيس في التيار المتردد
● عند 50 هرتز		0.8 ... 1.1
● عند 60 هرتز		0.8 ... 1.1
تصميم المكثفات		مع مكثف
قوة الالتقاط الظاهرة لملف المغناطيس في التيار المتردد
● عند 50 هرتز		590 فولت · أ
عامل الطاقة الاستقرائي مع قوة إغلاق الملف
● عند 50 هرتز		0.9
قوة الإمساك الظاهرة لملف المغناطيس في التيار المتردد
● عند 50 هرتز		6.7 فولت · أ
عامل الطاقة الاستقرائي مع القدرة القابضة للملف
● عند 50 هرتز		0.9
إغلاق قوة لفائف المغناطيس في العاصمة		650 واط
عقد قوة لفائف المغناطيس في العاصمة		7.4 واط
تأخير الإغلاق
● في AC		30 ... 95 مللي ثانية
● في العاصمة		30 ... 95 مللي ثانية
تأخير الافتتاح
● في AC		40 ... 80 مللي ثانية
● في العاصمة		40 ... 80 مللي ثانية
الانحناء الوقت		10 ... 15 مللي ثانية
نسخة التحكم من آلية تشغيل التبديل		المعيار A1 - A2
دارة مساعدة
عدد جهات الاتصال NC لجهات الاتصال المساعدة
● الاتصال الفوري		2
عدد جهات الاتصال NO لاتصالات المساعدة
● الاتصال الفوري		2
تيار التشغيل عند AC-12 كحد أقصى		10 أ
تيار التشغيل في AC-15
● عند 230 فولت القيمة المقدرة		6 أ
● عند 400 فولت القيمة المقدرة		3 أ
● في القيمة المقدرة 500 فولت		2 أ
● عند القيمة المقدرة 690 فولت		1 أ
تيار التشغيل في DC-12
● في 24 فولت القيمة المقدرة		10 أ
● بقيمة 48 فولت مقدرة		6 أ
● عند 60 فولت القيمة المقدرة		6 أ
● عند 110 فولت القيمة المقدرة		3 أ
● عند القيمة المقدرة 125 فولت		2 أ
● عند 220 فولت القيمة المقدرة		1 أ
● عند القيمة المقدرة 600 فولت		0.15 أ
تيار التشغيل في DC-13
● في 24 فولت القيمة المقدرة		10 أ
● بقيمة 48 فولت مقدرة		2 أ
● عند 60 فولت القيمة المقدرة		2 أ
● عند 110 فولت القيمة المقدرة		1 أ
● عند القيمة المقدرة 125 فولت		0.9 أ
● عند 220 فولت القيمة المقدرة		0.3 أ
● عند القيمة المقدرة 600 فولت		0.1 أ
موثوقية الاتصال جهات الاتصال المساعدة		تحويل خاطئ واحد لكل 100 مليون (17 فولت ، 1 مللي أمبير)

اتصالات / محطات
عرض شريط الاتصال		25 ملم
سمك شريط الاتصال		6 ملم
قطر الثقوب		11 ملم
عدد الفتحات		1
نوع التوصيلات الكهربائية
● للدائرة الحالية الرئيسية		شريط الاتصال
● للدائرة الحالية المساعدة والسيطرة		محطات المسمار نوع
● عند المقاولين للاتصالات المساعدة		محطات المسمار
● لفائف المغناطيس		محطات المسمار
نوع المقاطع العرضية للموصل
● في الموصلات AWG للاتصالات الرئيسية		2/0 ... 500 كميل
مقطع عرضي موصل موصل للاتصالات الرئيسية
● الذين تقطعت بهم السبل		70 ... 240 مم²
مقطع عرضي موصل موصل للاتصالات المساعدة
● مفردة أو متعددة الجدائل		0.5 ... 4 مم²
● تقطعت بهم السبل مع المعالجة النهائية الأساسية		0.5 ... 2.5 مم²
نوع المقاطع العرضية للموصل القابل للتوصيل
● للاتصالات المساعدة
- صلب		2x (0.5 ... 1.5 مم²) ، 2x (0.75 ... 2.5 مم²) ، كحد أقصى.2x (0.75 ... 4 مم²)
- مفردة أو متعددة السلاسل		2x (0،5 ... 1،5 mm²) ، 2x (0،75 ... 2،5 mm²) ، كحد أقصى.2x (0،75 ... 4 مم²)
- تقطعت بهم السبل مع معالجة نهاية الأساسية		2x (0.5 ... 1.5 مم²) ، 2x (0.75 ... 2.5 مم²)
● في موصلات AWG للاتصالات المساعدة		2 × (20 ... 16) ، 2 × (18 ... 14) ، 1 × 12
رقم AWG كمقطع عرضي موصل موصل قابل للتوصيل
● للاتصالات المساعدة		18 ... 14

النماذج الرئيسية:

3RT1064-2AB36
3RT1064-2AD36
3RT1064-2AF36
3RT1064-2AM36
3RT1064-2AP36
3RT1064-2AR36
3RT1064-2AS36
3RT1064-2AT36
3RT1064-2AU36
3RT1064-2AV36
3RT1064-2NB36
3RT1064-2NF36
3RT1064-2NP36
3RT1064-6AB36
3RT1064-6AD36
3RT1064-6AF36
3RT1064-6AM36
3RT1064-6AP36
3RT1064-6AP36-1AA0
3RT1064-6AR36
3RT1064-6AS36
3RT1064-6AT36
3RT1064-6AU36
3RT1064-6AV36
3RT1064-6LA06
3RT1064-6NB36
3RT1064-6NF36
3RT1064-6NP36
3RT1064-6PF35
3RT1064-6PP35
3RT1064-6QF35
3RT1064-6QP35
3RT1065-2AB36
3RT1065-2AD36
3RT1065-2AF36
3RT1065-2AM36
3RT1065-2AP36
3RT1065-2AR36
3RT1065-2AS36
3RT1065-2AT36
3RT1065-2AU36
3RT1065-2AV36
3RT1065-2NB36
3RT1065-2NF36
3RT1065-2NP36
3RT1065-6AB36
3RT1065-6AD36
3RT1065-6AF36
3RT1065-6AM36
3RT1065-6AP36
3RT1065-6AR36
3RT1065-6AS36
3RT1065-6AT36
3RT1065-6AU36
3RT1065-6AV36
3RT1065-6LA06
3RT1065-6NB36
3RT1065-6NF36
3RT1065-6NP36
3RT1065-6PF35
3RT1065-6PP35
3RT1065-6QF35
3RT1065-6QP35
3RT1066-2AB36
3RT1066-2AD36
3RT1066-2AF36
3RT1066-2AM36
3RT1066-2AP36
3RT1066-2AR36
3RT1066-2AS36
3RT1066-2AT36
3RT1066-2AU36
3RT1066-2AV36
3RT1066-2NB36
3RT1066-2NF36
3RT1066-2NP36
3RT1066-6AB36
3RT1066-6AD36
3RT1066-6AF36
3RT1066-6AM36
3RT1066-6AP36
3RT1066-6AR36
3RT1066-6AS36
3RT1066-6AT36
3RT1066-6AU36
3RT1066-6AV36
3RT1066-6LA06
3RT1066-6NB36
3RT1066-6NF36
3RT1066-6NP36
3RT1066-6PF35
3RT1066-6PP35
3RT1066-6PP35-0SW0
3RT1066-6QF35
3RT1066-6QP35
