تفاصيل المنتج:
شروط الدفع والشحن:
|
| تطبيق: | PROFIحافلة OLM / G22 V4.0 | المسافات القياسية: | ما يصل الى 2850 م |
|---|---|---|---|
| نوع الجهد / جهد التغذية: | العاصمة | حماية فئة IP: | IP40 |
| ضمان: | 12 شهر | شرط: | جديد وأصليّ |
| إبراز: | وحدة الوصل البصري,وحدة المعالجة المركزية |
||

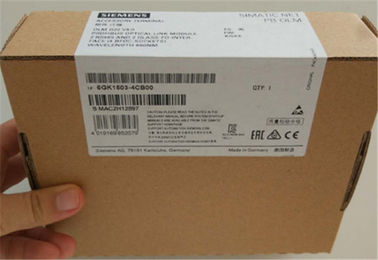

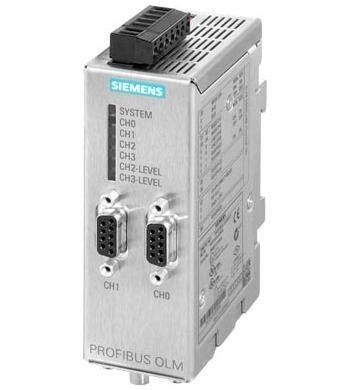

سيمنز 6GK1503-4CB00 PROFIحافلة OLM / G22 V4.0 وحدة الوصل البصري وحدة 6GK
التصميم
لدى OLMs إسكان معدني صغير. وهي مناسبة للتركيب على سكة قياسية أو لتركيب الحائط مع لوحة تثبيت.
يتم تغذية مصدر الطاقة 24 فولت من خلال كتلة طرفية ويمكن توصيله بشكل متكرر.
تسمح إشارة التشوير بتحويل إشارة رقمية إلى أنظمة PLC أو HMI للتقييم.
يمكن دمج OLMs مع بعضها البعض ويمكن دمج المحطات الفردية أو الأجزاء الكهربائية الكاملة في شبكة PROFIحافلة البصرية من خلال واجهة كهربائية. مع PROFIحافلة OLM P22 و OLM G22 ، يمكن توصيل قطعتين PROFIحافلة الكهربائية منفصلة عن بعضها البعض.
أجهزة OLM متوافرة بواجهة أو اثنين من واجهات الألياف البصرية مع موصلات BFOC لأنواع مختلفة من كابلات الألياف البصرية:
| تحديد نوع المنتج | PROFIحافلة OLM / G22 V4.0 | |
| PROFIحافلة OLM / G22 V4.0 وحدة الوصل البصري مع وحدتي كبلتي RS485 و 2 من الألياف الزجاجية (4 مقابس BFOC) للوحدات القياسية حتى 2850 م ؛ مع إشارة التشويش وقياس الإخراج | ||
| معدل النقل | ||
| معدل النقل / مع PROFIحافلة | 9.6 kbit / s ... 12 Mbit / s | |
| معدل النقل / مع PROFIحافلة PA | 45.45 kbit / s | |
| واجهات | ||
| عدد التوصيلات الكهربائية / البصرية / لمكونات الشبكة أو المعدات الطرفية / الحد الأقصى | 4 | |
| عدد التوصيلات الكهربائية | ||
| ● لمكونات الشبكة أو المعدات الطرفية | 2 | |
| ● لقياس الجهاز | 1 | |
| ● للإشارة الاتصال | 1 | |
| ● لتوفير الطاقة | 1 | |
| ● لتزويد الجهد الزائد | 1 | |
| نوع التوصيل الكهربائي | ||
| ● لمكونات الشبكة أو المعدات الطرفية | مأخذ توصيل Sub-D 9-طرف | |
| ● لقياس الجهاز | كتلة طرفية 2-القطب | |
| ● لتزويد الطاقة وإشارة الاتصال | كتلة طرفية من 5 قطب | |
| عدد الواجهات البصرية / لكابل الألياف الضوئية | 2 | |
| تصميم الواجهة البصرية / لكابل الألياف الضوئية | ميناء BFOC | |
| البيانات البصرية | ||
| نسبة التخميد / وصلة النقل FOC | ||
| ● للزجاج FOC مع 50/125 ميكرومتر / في 3 ديسيبل / كم / كحد أقصى | 10 ديسيبل | |
| ● للزجاج FOC مع 62.5 / 125 ميكرومتر / في 3.5 ديسيبل / كم / الحد الأقصى | 12 ديسيبل | |
| تأخير الانتشار [bit] | 6.5 بت | |
| القدرة البصرية القابلة للربط بالنسبة إلى 1 ميجاوات | ||
| ● للزجاج FOC مع 50/125 ميكرومتر / في 3 ديسيبل / كم | -16 ديسيبل | |
| ● للزجاج FOC مع 62.5 / 125 ميكرومتر / في 3.5 ديسيبل / كم | -13 ديسيبل | |
| حساسية بصرية تتعلق ب 1 ميغاواط | ||
| ● للزجاج FOC مع 50/125 ميكرومتر / في 3 ديسيبل / كم | -28 ديسيبل | |
| ● للزجاج FOC مع 62.5 / 125 ميكرومتر / في 3.5 ديسيبل / كم | -28 ديسيبل | |
| الطول الموجي | ||
| ● للزجاج FOC مع 50/125 ميكرومتر / متوافق مع واجهة / في 3 ديسيبل / كم | 860 نانومتر | |
| ● للزجاج FOC مع 62.5 / 125 ميكرومتر / متوافق مع واجهة / في 3.5 ديسيبل / كم | 860 نانومتر | |
| طول السلك | ||
| ● للزجاج FOC مع 50/125 ميكرومتر / في 3 ديسيبل / كم / كحد أقصى | 3 كم | |
| ● للزجاج FOC مع 62.5 / 125 ميكرومتر / في 3.5 ديسيبل / كم / كحد أقصى | 3 كم | |
| إشارة المدخلات / المخرجات | ||
| جهد التشغيل / اتصالات التشوير / عند DC / القيمة المقدرة | 24 الخامس | |
| تيار التشغيل / اتصالات التشوير / عند DC / الحد الأقصى | 0.1 أ | |
| امدادات التيار الكهربائي والاستهلاك الحالي ، وفقدان الطاقة | ||
| نوع الجهد / جهد التغذية | DC | |
| امدادات التيار الكهربائي / في العاصمة / القيمة المقدرة | 24 الخامس | |
| امدادات التيار الكهربائي / في العاصمة | 18.8 ... 28.8 V | |
| مكون المنتج / الانصهار عند مدخلات مصدر الطاقة | نعم فعلا | |
| الحالية المستهلكة / في العاصمة / في 24 V / الحد الأقصى | 0.2 أ | |
| سمحت الظروف المحيطة | ||
| درجة الحرارة المحيطة | ||
| ● أثناء التشغيل | 0 ... 60 درجة مئوية | |
| ● أثناء التخزين | -40 ... +70 درجة مئوية | |
| ● أثناء النقل | -40 ... +70 درجة مئوية | |
| الرطوبة النسبية / عند 25 درجة مئوية / دون تكاثف / أثناء التشغيل / الحد الأقصى | 95٪ | |
| حماية فئة IP | IP40 | |
