سيمنز CPU Industrial Automation Products 312 6ES7312-1AE14-0AB0 PLC S7
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
مفصلة وصف المنتج
| أنواع: | SIMATIC S7-300 ، وحدة المعالجة المركزية 312 | ذاكرة العمل: | 32 KB |
|---|---|---|---|
| نسخة برنامج ثابت: | V3.3 | حزمة البرمجة: | الخطوة 7 V5.5 + SP1 أو أعلى أو الخطوة 7 V5.2 + SP1 أو أعلى مع HSP 218 |
| مزود الطاقة: | 24 v dc | وزن: | 270 جم |
| إبراز: | راحة wincc simatic,وحدة المعالجة المركزية |
||

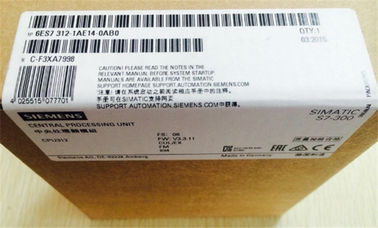

سيمنز CPU 312 6ES7312-1AE14-0AB0 PLC S7 وحدة المعالجة المركزية للأتمتة الصناعية
الوضعية
وحدة المعالجة المركزية 312 ، أصغر وحدة المعالجة المركزية S7-300. يناسب هذا بشكل مثالي التطبيقات البسيطة التي يمكن من خلالها الاستفادة من مزايا TIA مثل الاتصالات المتكاملة وإدارة البيانات والتشخيص. الشبكات ممكنة باستخدام MPI أو عن طريق CPs ، لكن الوضع القياسي للتطبيق هو عملية غير متصلة بالشبكة. يتم توصيل I / O عادة في تكوين مركزي.
التصميم
تم تجهيز وحدة المعالجة المركزية 312 بما يلي:
- الصغري.
المعالج يحقق وقت معالجة يصل إلى 100 نانومتر لكل تعليمات ثنائية. - ذاكرة واسعة
32 كيلوبايت RAM عالية السرعة (تساوي حوالي 10 K تعليمات) لمكونات البرامج ذات الصلة بالتنفيذ توفر مساحة كافية لبرامج المستخدم ؛
بطاقات ذاكرة Micro SIMATIC (بحد أقصى 8 ميجابايت) كذاكرة تحميل للبرنامج تسمح أيضًا بتخزين المشروع في وحدة المعالجة المركزية (كاملة مع الرموز والتعليقات). - قدرة توسيع مرنة
كحد أقصى. 8 وحدات (تكوين من طبقة واحدة) - واجهة MPI متعددة النقاط
يمكن لواجهة MPI المدمجة إنشاء ما يصل إلى 6 اتصالات في نفس الوقت إلى S7-300 / 400 أو إلى جهاز البرمجة ، PC ، OP. يتم دائمًا حجز أحد هذه الاتصالات لـ PG والآخر لـ OP. يجعل MPI من الممكن إعداد شبكة بسيطة بحد أقصى 16 وحدة معالجة مركزية عبر "اتصال البيانات العالمي". - وظيفة
- حماية كلمة المرور؛
يحمي مفهوم كلمة المرور برنامج المستخدم من الوصول غير المصرح به. - حجب التشفير
يمكن تخزين الوظائف (FCs) وكتل الوظائف (FBs) في وحدة المعالجة المركزية بشكل مشفر عن طريق خصوصية S7-Block لحماية معرفة التطبيق. - المخزن المؤقت التشخيصي
يتم تخزين آخر 500 خطأ وأحداث المقاطعة في مخزن مؤقت لأغراض التشخيص ، يتم تخزين 100 منها بشكل متخلف. - نسخ احتياطي للبيانات بدون صيانة
يتم الاحتفاظ بنسخة احتياطية من البيانات الاحتياطية تلقائيًا من قبل وحدة المعالجة المركزية إذا تمت مقاطعة الجهد وهي متاحة دون تغيير بعد إعادة توصيل التيار الكهربائي.
المواصفات الفنية
رقم المقالة | 6ES7312-1AE14-0AB0 | |
|---|---|---|
CPU312 ، 32 كيلوبايت | ||
| معلومات عامة | ||
| حالة وظيفية | 01 | |
| نسخة برنامج ثابت | V3.3 | |
| الهندسة مع | ||
| الخطوة 7 V5.5 + SP1 أو أعلى أو الخطوة 7 V5.2 + SP1 أو أعلى مع HSP 218 | |
| مصدر التيار | ||
| القيمة المقدرة (DC) | ||
| نعم فعلا | |
| المدى المسموح به ، الحد الأدنى (DC) | 19.2 | |
| المدى المسموح به ، الحد الأعلى (DC) | 28.8 ف | |
| الحماية الخارجية لخطوط إمدادات الطاقة (توصية) | 2 دقيقة | |
| التخزين المؤقت الرئيسي | ||
| 5 مللي ثانية | |
| 1 ق | |
| المدخلات الحالية | ||
| الاستهلاك الحالي (القيمة المقدرة) | 650 مللي أمبير | |
| الاستهلاك الحالي (في عملية عدم التحميل) ، والطباعة. | 140 مللي أمبير | |
| Inrush الحالية ، الطباع. | 3.5 أ | |
| I²t | 1 A² · s | |
| فقدان الطاقة | ||
| فقدان الطاقة ، الطباع. | 4 وات | |
| ذاكرة | ||
| ذاكرة العمل | ||
| 32 كيلوبت | |
| لا | |
| 32 كيلوبت | |
| تحميل الذاكرة | ||
| نعم فعلا | |
| 8 ميجابايت | |
| 10 ص | |
| دعم | ||
| نعم فعلا؛ مضمون من MMC (بدون صيانة) | |
| نعم فعلا؛ البرنامج والبيانات | |
| أوقات معالجة وحدة المعالجة المركزية | ||
| لعمليات بت ، والطباعة. | 0.1 ميكرو ثانية | |
| لعمليات الكلمة ، والطباعة. | 0.24 ميكروثانية | |
| لحساب النقطة الثابتة ، الطباع. | 0.32 ميكروثانية | |
| للنقطة العائمة الحسابية ، والطباعة. | 1.1 µs | |
| تزرع CPU | ||
| عدد الكتل (المجموع) | 024 1 ؛ (DBs، FCs، FBs)؛ يمكن تقليل الحد الأقصى لعدد الكتل القابلة للتحميل بواسطة MMC المستخدم. | |
| DB | ||
| 024 1 ؛ نطاق الأرقام: من 1 إلى 16000 | |
| 32 كيلوبت | |
| FB | ||
| 024 1 ؛ نطاق الأرقام: من 0 إلى 7999 | |
| 32 كيلوبت | |
| FC | ||
| 024 1 ؛ نطاق الأرقام: من 0 إلى 7999 | |
| 32 كيلوبت | |
| OB | ||
| انظر قائمة التعليمات | |
| 32 كيلوبت | |
| 1؛ OB 1 | |
| 1؛ OB 10 | |
| 2. OB 20، 21 | |
| (4)؛ OB 32 و 33 و 34 و 35 | |
| 1؛ OB 40 | |
| 1؛ OB 100 | |
| (4)؛ OB 80 ، 82 ، 85 ، 87 | |
| 2. OB 121 ، 122 | |
| عمق التعشيش | ||
| 16 | |
| 4 | |
| العدادات ، وأجهزة ضبط الوقت والاحتفاظ بهم | ||
| S7 عداد | ||
| 256 | |
| الاستبقاء | ||
| نعم فعلا | |
| 0 | |
| 255 | |
| Z 0 إلى Z 7 | |
| نطاق العد | ||
| 0 | |
| 999 | |
