| أنواع: | SIMATIC S7-300 ، وحدة المعالجة المركزية 315 PN / DP | ذاكرة العمل: | 384 كيلوبايت |
|---|---|---|---|
| نسخة برنامج ثابت: | V3.2 | نوع الواجهة: | PROFINET |
| فيزياء واجهة: | إيثرنت RJ45 | كفالة: | 12 شهر |
| إبراز: | وحدة الوصل البصري,وحدة المعالجة المركزية |
||

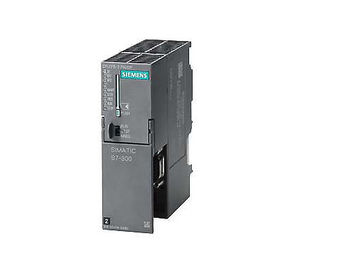

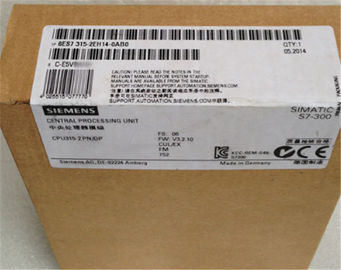

سيمنز وحدة المعالجة المركزية 315 6ES7315-2EH14-0AB0 S7-300 وحدة المعالجة المركزية الصناعية الأتمتة تحكم
نظرة عامة
الوضعية
وحدة المعالجة المركزية 315-2 PN / DP هي وحدة معالجة مركزية ذات ذاكرة برنامج متوسطة الحجم. يتم استخدامه في النباتات التي تحتوي على هياكل أتمتة موزعة بالإضافة إلى I / O مركزي. يمكن تنفيذه كجهاز تحكم PROFINET IO وكأستاذ PROFIحافلة DP قياسي في SIMATIC S7-300. يمكن أيضاً استخدام وحدة المعالجة المركزية 315-2 PN / DP كموزعة موزعة (PROFIحافلة DP slave أو PROFINET I-Device).
وحدة المعالجة المركزية 315-2 PN / DP هي منصة مثالية للمهام التكنولوجية البسيطة التي تنفذها البرامج ، على سبيل المثال:
يمكن إجراء عملية تشخيص موسعة باستخدام SIMATIC S7-PDIAG.
تمكّن خيارات الاتصال المدمجة في وحدة المعالجة المركزية من تنفيذ حلول الأتمتة الشبكية دون الحاجة إلى مكونات إضافية.
التصميم
تم تجهيز وحدة المعالجة المركزية 315-2 PN / DP بما يلي:
| SIMATIC S7-300 وحدة المعالجة المركزية 315-2 PN / DP ، وحدة المعالجة المركزية مع ذاكرة العمل 384 كيلو بايت ، واجهة 1 MPI / DP 12 ميجابت / ثانية ، الواجهة الثانية إيثرنت PROFINET ، مع مفتاح 2 منفذ ، بطاقة الذاكرة الصغيرة المطلوبة | ||
| معلومات عامة | ||
| حالة وظيفية | 01 | |
| نسخة برنامج ثابت | V3.2 | |
| الهندسة مع | ||
| ● حزمة البرمجة | الخطوة 7 V5.5 أو أعلى | |
| مصدر التيار | ||
| القيمة المقدرة (DC) | ||
| ● 24 فولت تيار مستمر | نعم فعلا | |
| المدى المسموح به ، الحد الأدنى (DC) | 20.4 | |
| المدى المسموح به ، الحد الأعلى (DC) | 28.8 ف | |
| الحماية الخارجية لخطوط إمدادات الطاقة (توصية) | 2 دقيقة | |
| التخزين المؤقت الرئيسي | ||
| ● التيار الكهربائي / فشل الجهد وقت الطاقة المخزنة | 5 مللي ثانية | |
| ● معدل تكرار ، دقيقة. | 1 ق | |
| المدخلات الحالية | ||
| الاستهلاك الحالي (القيمة المقدرة) | 750 مللي أمبير | |
| الاستهلاك الحالي (في عملية عدم التحميل) ، والطباعة. | 150 مللي أمبير | |
| Inrush الحالية ، الطباع. | 4 ا | |
| I²t | 1 A² · s | |
| فقدان الطاقة | ||
| فقدان الطاقة ، الطباع. | 4.65 واط | |
| ذاكرة | ||
| ذاكرة العمل | ||
| ● متكاملة | 384 كيلوبايت | |
| ● قابلة للتوسعة | لا | |
| ● حجم الذاكرة retentive لكتل البيانات retentive | 128 كيلوبايت | |
| تحميل الذاكرة | ||
| ● مكون إضافي (MMC) | نعم فعلا | |
| ● مكون إضافي (MMC) ، كحد أقصى. | 8 ميجابايت | |
| ● إدارة البيانات على MMC (بعد برمجة الماضي) ، دقيقة. | 10 ص | |
| دعم | ||
| ● موجود | نعم فعلا؛ مضمون من MMC (بدون صيانة) | |
| ● بدون بطارية | نعم فعلا؛ البرنامج والبيانات | |
| أوقات معالجة وحدة المعالجة المركزية | ||
| لعمليات بت ، والطباعة. | 0.05 µs | |
| لعمليات الكلمة ، والطباعة. | 0.09 µs | |
| لحساب النقطة الثابتة ، الطباع. | 0.12 µs | |
| للنقطة العائمة الحسابية ، والطباعة. | 0.45 µs | |
| تزرع CPU | ||
| عدد الكتل (المجموع) | 024 1 ؛ (DBs، FCs، FBs)؛ يمكن تقليل الحد الأقصى لعدد الكتل القابلة للتحميل بواسطة MMC المستخدم. | |
| DB | ||
| ● العدد ، الحد الأقصى | 024 1 ؛ نطاق الأرقام: من 1 إلى 16000 | |
| ● الحجم ، الحد الأقصى | 64 كيلو بايت | |
| FB | ||
| ● العدد ، الحد الأقصى | 024 1 ؛ نطاق الأرقام: من 0 إلى 7999 | |
| ● الحجم ، الحد الأقصى | 64 كيلو بايت | |
| FC | ||
| ● العدد ، الحد الأقصى | 024 1 ؛ نطاق الأرقام: من 0 إلى 7999 | |
| ● الحجم ، الحد الأقصى | 64 كيلو بايت | |
