تفاصيل المنتج:
شروط الدفع والشحن:
|
| سلسلة: | S7-300 موصل الجبهة | تطبيق: | اتصال صناعي |
|---|---|---|---|
| توصيل طريقة: | محطات المسمار | فترة إنتاج: | في المخزون |
| وزن: | 137g | ضمان: | 12 شهر |
| إبراز: | سيمنز موصل موصل,كابل الاتصالات سيمنز بي سي |
||

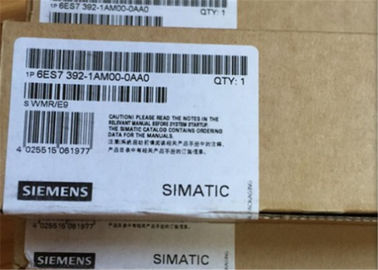

سيمنز 6ES7392-1AM00-0AA0 الجبهة موصل 40 Pole S7-300 PLC كابلات وموصلات
نظرة عامة
يسمح الموصل الأمامي بتوصيل أجهزة الاستشعار والمشغلات البسيطة إلى وحدات الإدخال / الإخراج.
استخدام الموصل الأمامي:
انها تأتي في المتغيرات 20 دبوس و 40 دبوس.
الموصل الأمامي متصل بالوحدة النمطية ويغطيه الباب الأمامي. عند استبدال وحدة نمطية ، يتم فصل الموصل الأمامي فقط ، ولا يلزم إجراء استبدال مكثف للوقت لجميع الأسلاك. من أجل تجنب الأخطاء عند استبدال الوحدات ، يتم ترميز الموصل الأمامي بشكل ميكانيكي عند توصيله لأول مرة. ثم ، فإنه يلائم فقط الوحدات النمطية من نفس النوع. يتجنب هذا ، على سبيل المثال ، إدخال إشارة دخل AC 230 V بطريق الخطأ إلى وحدة DC 24 V.
بالإضافة إلى ذلك ، تحتوي الموصلات على "وضع ما قبل الارتباط". هذا هو المكان الذي يتم قطع الموصل على الوحدة النمطية قبل إجراء الاتصال الكهربائي. يشبك الموصل على الوحدة النمطية ويمكن بعد ذلك أن يكون سلكيًا ("اليد الثالثة"). بعد عمل الأسلاك ، يتم إدخال الموصل بحيث يتم الاتصال به.
يحتوي الموصل الأمامي على:
كما يأتي الموصل الأمامي المكون من 40 سنًا مع برغي قفل لإرفاق وتوصيل الموصل عند استبدال الوحدة.
تتوفر الموصلات الأمامية لطرق الاتصال التالية:
| SIMATIC S7-300 ، موصل أمامي مع جهات اتصال المسمار ، 40 قطب | ||
| معلومات عامة | ||
| تحديد نوع المنتج | الموصل الأمامي | |
| الظروف المحيطة | ||
| درجة الحرارة المحيطة أثناء العملية | ||
| ● دقيقة. | 0 درجة مئوية | |
| ● الحد الأقصى | 60 درجة مئوية | |
| درجة الحرارة المحيطة أثناء التخزين / النقل | ||
| ● دقيقة. | -40 درجة مئوية | |
| ● الحد الأقصى | 70 درجة مئوية | |
| مستلزمات | ||
| ينتمي إلى المنتج | S7-300 | |
| طريقة التوصيل | ||
| إشارات اتصال I / O | ||
| ● طريقة الاتصال | محطات المسمار | |
| ● عدد الخطوط لكل اتصال | 1؛ أو 2 كابلات تصل إلى 0.75 ملم مربع (الإجمالي) في كم نهاية مشتركة | |
| موصل المقطع العرضي في ملم مربع | ||
| - المقاطع العرضية الكبلية القابلة للتوصيل من أجل الكابلات الهائلة ، على الأقل. | 0.25 ملم مربع | |
| - المقاطع العرضية الكبلية القابلة للتوصيل من أجل الكابلات الهائلة ، على الأقل. | 0.75 ملم مربع | |
| - المقاطع العرضية الكبلية القابلة للتوصيل للكابلات المرنة دون نهاية طرف ، على الأقل. | 0.25 ملم مربع | |
| - المقاطع العرضية الكبلية القابلة للتوصيل للكابلات المرنة بدون نهاية طرف ، كحد أقصى. | 0.75 ملم مربع | |
| - المقاطع العرضية الكبلية القابلة للوصل للكابلات المرنة ذات نهاية الأكمام ، دقيقة. | 0.25 ملم مربع | |
| - المقاطع العرضية الكبلية القابلة للتوصيل للكابلات المرنة ذات نهاية النهاية ، كحد أقصى. | 0.75 ملم مربع | |
| موصل المقطع العرضي. إلى AWG | ||
| - المقاطع العرضية الكبلية القابلة للتوصيل من أجل الكابلات الهائلة ، على الأقل. | 24 | |
| - المقاطع العرضية الكبلية القابلة للتوصيل من أجل الكابلات الهائلة ، على الأقل. | 19 | |
| - المقاطع العرضية الكبلية القابلة للتوصيل للكابلات المرنة دون نهاية طرف ، على الأقل. | 24 | |
| - المقاطع العرضية الكبلية القابلة للتوصيل للكابلات المرنة بدون نهاية طرف ، كحد أقصى. | 19 | |
| - المقاطع العرضية الكبلية القابلة للوصل للكابلات المرنة ذات نهاية الأكمام ، دقيقة. | 24 | |
| - المقاطع العرضية الكبلية القابلة للتوصيل للكابلات المرنة ذات نهاية النهاية ، كحد أقصى. | 19 | |
| تجهيز نهاية الأسلاك | ||
| - جردت طول الكابلات ، دقيقة. | 6 ملم | |
| - جردت طول الكابلات ، كحد أقصى. | 6 ملم | |
| - نهاية الأكمام acc. إلى DIN 46228 دون كم من البلاستيك | تصميم A ، من 5 ملم إلى 7 ملم | |
| - نهاية الأكمام acc. إلى DIN 46228 مع الأكمام البلاستيكية | تصميم E ، يصل طوله إلى 6 ملم | |
| متزايد | ||
| - أداة | مفك ، تصميم مخروطي ، 3 ملم إلى 3.5 ملم | |
| - شد عزم الدوران ، دقيقة. | 0.4 N · م | |
| - شد عزم الدوران ، كحد أقصى. | 0.7 N · م | |
| الأبعاد | ||
| عرض | 21.6 ملم | |
| ارتفاع | 125 ملم | |
| عمق | 40.9 ملم | |
| الأوزان | ||
| الوزن تقريبا. | 137 جم | |
